燈帶、燈條恒流驅動芯片R90

特點 （高耐壓、有溫控、防折斷、超高性價比，DC24V\36V\48V首選！） ???????????????????????????????????????????

◆耐壓高，60V耐壓，有效防瞬間超電壓不損壞

◆燈帶正負極反接60V耐壓，反接不燒壞，無需外接保護二極管

◆輸入電壓范圍寬、最高承受壓差達50V

◆最小電流低至1MA左右。

◆大封裝SOT23-6，6個引腳導熱、散熱好,機械應力大于2.5牛頓，軟板無折斷

◆外圍電路簡單、超穩定，“超高性價比！”

◆溫控保護，當燈具溫度升高時，IC啟動溫度保護功能，降低燈具溫度。 ?

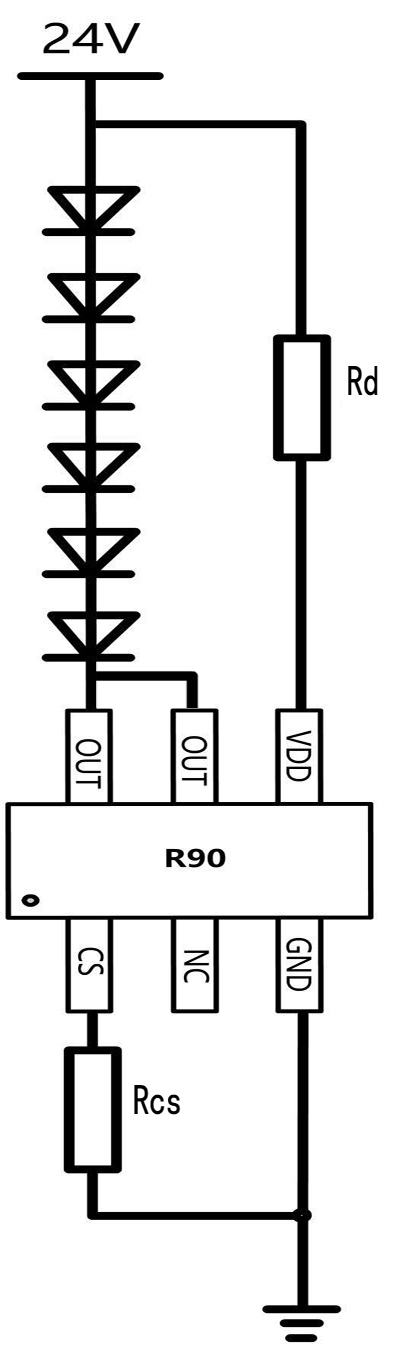

燈條應用設計

每組燈串：

DC24V每組3、4、5、6、7燈串都行，建議取5-6串

DC48V每組11、12、13、14燈串都行，建議取12-13串

DC24V燈條PCB圖 ?下圖參考設計2并5串，每組IC成本<1毛錢

備注：寬10-12MM，銅皮2-4OZ，以3.0V <20MA設計5燈串聯，燈帶可接40米亮度一致。

??????DC24V輸入，5串2并，10燈一剪。1米6個IC。

用R90 無后顧之憂！！！
