產品概述
HX3335A DC-DC升壓恒流芯片
◆LED燈杯 ??◆電池供電的燈串 ??◆平板顯示LED背光 ??◆大功率LED照明
開關升壓、高效率、高功率型恒流芯片規格書
概述
HX3335A是一款高效率高精度開關升壓型大功率LED恒流驅動芯片。
HX3335A內置高精度誤差放大器，振蕩器，恒流驅動電路等，特別適合大功率、多個高亮度LED燈串恒流驅動。
HX3335A采用固定頻率PWM控制方式，工作頻率可通過外部電阻進行設置。
HX3335A內置頻率補償，無需外部補償，應用設計簡單并減少外圍元件。
HX3335A內部集成了軟啟動、輸出過壓保護、逐周期限流保護以入過溫保護電路，減少外圍元件并提高系統可靠性。
HX3335A并采用了SOP8封裝。
特點
◆寬壓輸入范圍5-36v
◆高效率，可達96%
◆最大工作頻率：450KHz
◆VFB限流保護電壓：250mV
◆VCS電流采樣電壓：250mV
◆內置輸出開路保護
◆工作頻率可調
◆智能過溫保護
◆最大驅動功率80W
◆軟啟動
訂貨信息
|
定購型號 |
打印 |
封裝 |
最小包裝 |
|
HX3335A |
HX3335A XXXX |
SOP-8 |
3000Pcs/盤 |
管腳圖
|
SOP8腳位圖 |
序號 |
管腳 |
功能 |
|
|
1 |
DRV |
驅動端，接外部MOS管柵極 |
|
2 |
VDD |
芯片電源 |
|
|
3 |
EN |
芯片使能，高電平有效 |
|
|
4 |
ROSC |
開關頻率設置腳 |
|
|
5 |
OVP |
輸出過壓保護檢測腳 |
|
|
6 |
VFB |
輸出電流反饋腳 |
|
|
7 |
GND |
接地 |
|
|
8 |
VCS |
電感限流檢測腳 |
應用領域
◆LED燈杯 ◆電池供電的燈串 ◆平板顯示LED背光 ◆大功率LED照明

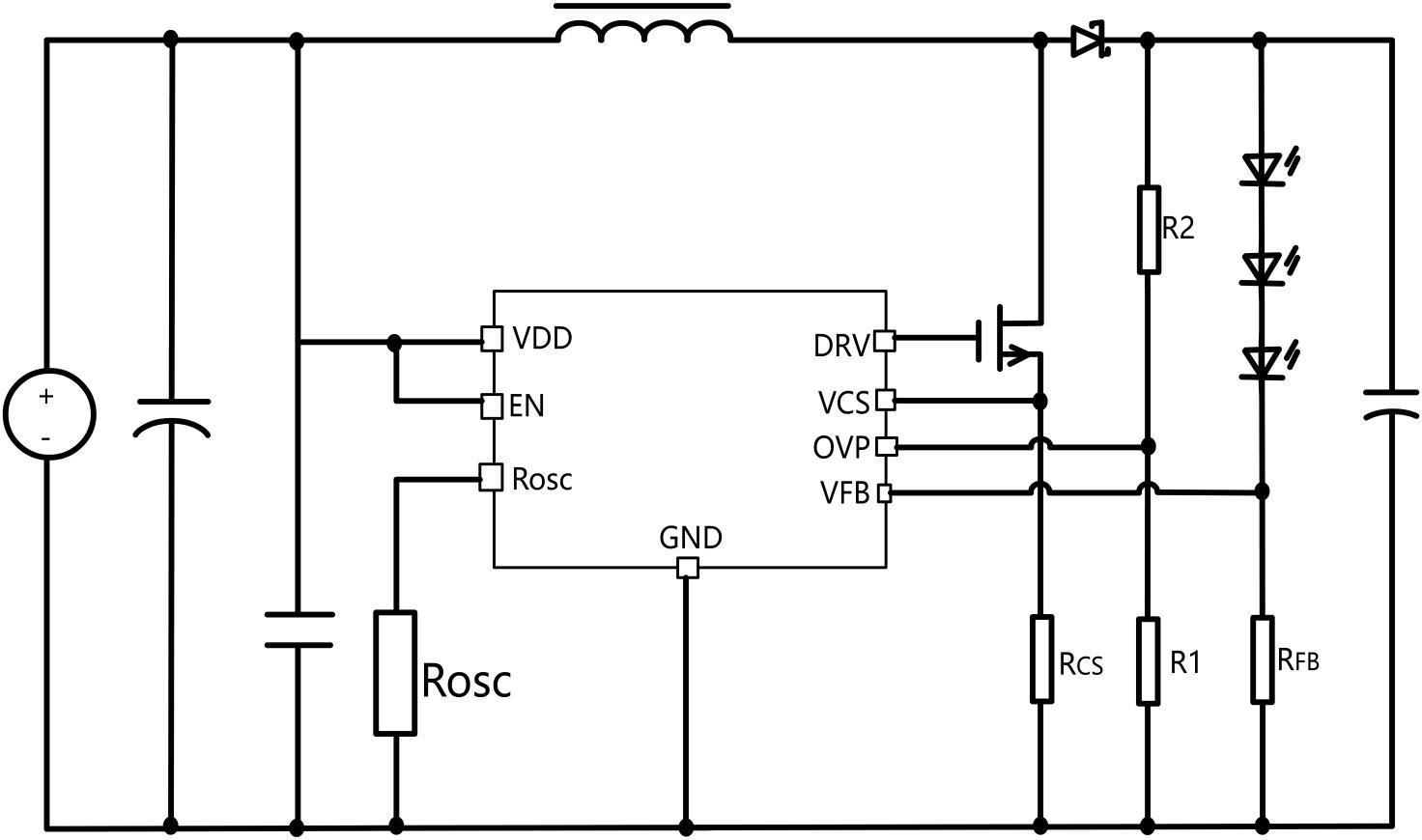

應用原理
